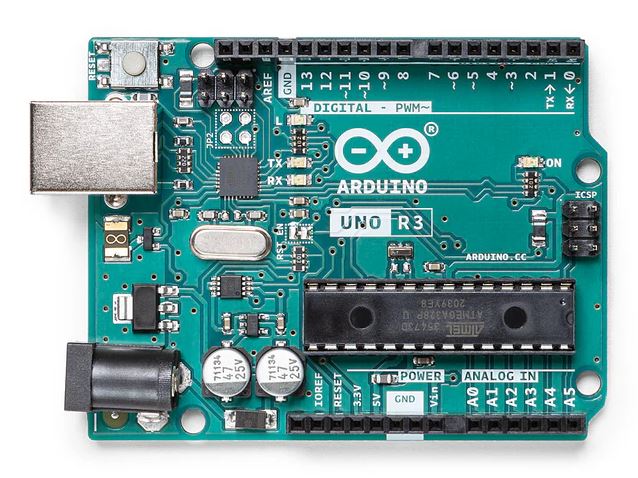

بورد أردوينو أونو الإصدار الثالث

نظرة عامة

أردوينو أونو هي بورد متحكّم دقيق تعتمد على ATmega328P (ورقة البيانات)

تحتوي بورد أردوينو أونو الإصدار الثالث على ١٤ طرف إدخال/إخراج رقمي، يمكن استخدام ٦ أطراف منها كمخارج PWM، بالإضافة إلى ٦ مداخل تناظرية، ورنان سيراميكي بتردد ١٦ ميجاهرتز من نوع CSTCE16M0V53-R0، ومنفذ USB، ومدخل طاقة، وموصل ICSP، وزر إعادة تشغيل. تحتوي البورد على كل ما تحتاجه لدعم وتشغيل المتحكّم الدقيق؛ ما عليك سوى توصيلها بجهاز الكمبيوتر باستخدام كابل USB، أو تشغيلها عبر محوّل طاقة من AC إلى DC أو باستخدام بطارية للبدء. يمكنك التجربة والتعلّم باستخدام بورد أونو دون القلق كثيرًا من ارتكاب خطأ؛ ففي أسوأ الحالات، يمكنك استبدال الشريحة بتكلفة بسيطة والبدء من جديد.​

تعني كلمة "Uno" الرقم واحد باللغة الإيطالية، وقد تم اختيارها للإشارة إلى إصدار Arduino Software (IDE) 1.0. كانت بورد Uno والإصدار 1.0 من Arduino Software (IDE) النسختين المرجعيتين لأردوينو، وقد تطوّرتا لاحقًا إلى إصدارات أحدث. تُعد بورد Uno أول بورد ضمن سلسلة بوردات أردوينو التي تستخدم USB، كما تُعتبر النموذج المرجعي لمنصة أردوينو. وللاطّلاع على قائمة شاملة بالبوردات الحالية والسابقة أو القديمة، يمكن الرجوع إلى فهرس بوردات أردوينو.

البدء

​​ البدء مع أردوينو أونو تحتوي هذه الصفحة على جميع المعلومات التي تحتاجها لتكوين بوردك، استخدم Arduino Software (IDE) وابدأ في العبث بالبرمجة والإلكترونيات.

من الـ دروس في هذا القسم، يمكنك العثور على أمثلة من المكتبات والرسومات البرمجية المدمجة، بالإضافة إلى معلومات مفيدة أخرى تساعدك على توسيع معرفتك بعتاد وبرمجيات أردوينو.

ابحث عن الإلهام لمشاريعك في أونو من منصتنا التعليمية مركز المشروع.

تحتاج مساعدة؟

تحقّق من منتدى أردوينو للاطّلاع على الأسئلة المتعلّقة بـ لغة أردوينو أو لمعرفة كيفية تنفيذ مشاريعك الخاصة باستخدام مشاريع مع أردوينو إذا كنت بحاجة إلى أي مساعدة بخصوص البورد الخاصة بك، يُرجى التواصل مع فريق دعم مستخدمي أردوينو الرسمي كما هو موضّح في صفحة اتصل بنا .

التوثيق

OSH: المخططات الإلكترونية

أردوينو أونو عتاد مفتوح المصدر! يمكنك بناء البورد الخاصة بك باستخدام الملفات التالية:

ملفات إيجل في .ZIP  المخططات في .PDF  حجم البورد في .DXF  ورقة البيانات بصيغة .PDF

تعلم المزيد

• وثائق أردوينو للحصول على الوثائق الفنية الكاملة، والدروس التعليمية، والمزيد، قم بزيارة وثائق أردوينو

قم بتنزيل مخطط الدبوس الكامل كملف PDF هنا.

مواصفات تقنية
